Projectomschrijving
De gemeente Katwijk heeft een innovatieve oplossing geïntroduceerd om plastic afval uit de rivier de Oude Rijn te filteren: de Bubble Barrier. Deze technologische doorbraak, ontwikkeld door The Great Bubble Barrier®, maakt gebruik van een gordijn van luchtbellen om drijvend afval te verzamelen en te stoppen voordat het de zee bereikt.

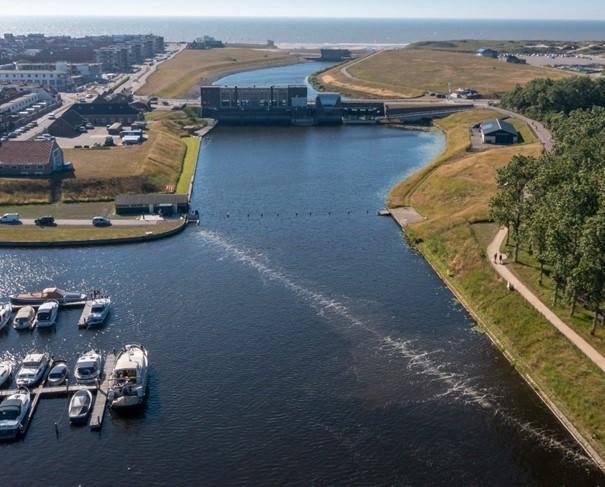

De Bubble Barrier werkt als een scherm van luchtbellen. Door perslucht uit een buis op de bodem van de rivier te laten ontsnappen, ontstaan er duizenden luchtbellen. Deze bellen veroorzaken een opwaartse stroming waardoor zwevend plastic afval naar de oppervlakte wordt gedreven.
Het afval dat met de stroming meedrijft, wordt door dit luchtbellenscherm naar de zijkant van de rivier geleid, waar het kan worden opgevangen en verwijderd. Uitgebreide tests laten zien dat de Bubble Barrier plastic deeltjes al vanaf 1 mm op kan stuwen en dat ca. 86 procent van het drijvende testmateriaal in waterwegen wordt afgevangen.
Over MH Poly en dit project
MH Poly Consultants & Engineers is door Van den Herik en door The Great Bubble Barrier gevraagd mee te denken in de oplossing voor verschillende onderdelen van The Great Bubble Barrier®; Het ontwerp van de verankeringsconstructie om de Barrier nauwkeurig en stabiel op de bodem te plaatsen en de bevestiging van het opvangsysteem waar het afval naartoe wordt gedreven heeft MH Poly uitgevoerd.
Het bellenscherm bestaat uit geperforeerde buizen waar lucht doorheen wordt gepompt. De totale lengte van de bubbelbuizen is maar liefst 118,5 meter en bestaat uit 6 delen. Het bellenscherm in Katwijk zit in beugels geklemd en is nauwkeurig geplaatst door de benodigde hoeveelheid ballasttegels. MH Poly heeft berekend welk gewicht aan ballastblokken nodig is om de beluchtingsbuizen te verankeren.

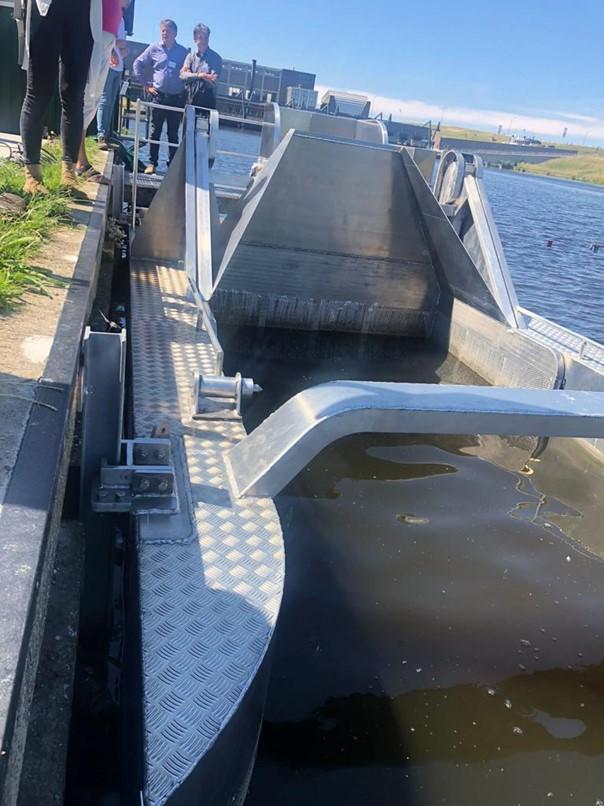

Uiteindelijk drijft het plastic afval stroomafwaarts naar het opvangsysteem waar het verzamelt wordt. Dit drijvende afval verzamelsysteem zit verankerd aan de kade en beweegt mee met de waterstand van de rivier. MH Poly heeft het ontwerp voor het verankeringssysteem berekend en getekend.
De Great Bubble Barrier bij Katwijk is intussen officieel in gebruik genomen. Dit vormt een nieuwe stap richting schonere rivieren en een beter milieu. Het is een resultaat van samenwerking en creatieve oplossingen voor een duurzamere toekomst!
Projectwerkzaamheden
- Bijwonen van brainstormsessies samen met The Great Bubble Barrier en Van Den Herik.
- In kaart brengen van de oorspronkelijke kadeconstructie ter plaatsen van de project locatie te Katwijk.
- Berekening maken voor het ballastsysteem van de verankering voor het bellenscherm.
- Ontwerp en berekening maken voor de verankering van het opvangsysteem.
- Ontwerptekeningen maken voor de productie van de verankering van het opvangsysteem.
