Projectomschrijving

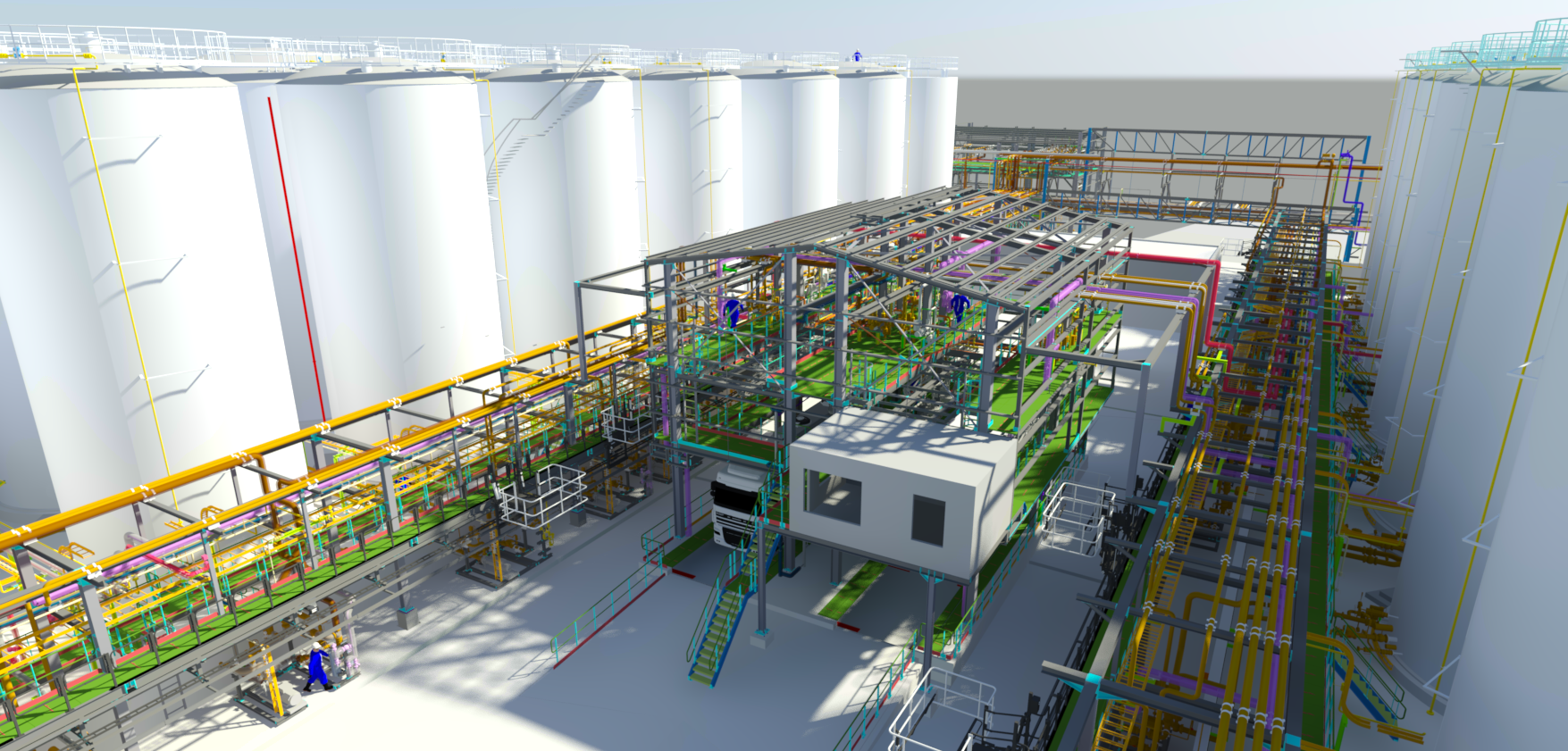

Voor een opslagterminal heeft MH Poly de engineering van de piping verzorgd op en rondom twee nieuwe tankputten met in totaal 29 opslagtanks. Deze tankputten zijn verbonden met twee jetties – aanlegsteiger om vloeibare of gasvormige producten veilig over te laden tussen schepen en opslagtanks – een treinlaadstation en een vrachtwagenverlading, wat zorgt voor een efficiënte en geïntegreerde logistieke afhandeling.
Onze projectwerkzaamheden
Als MH Poly hebben wij een volledig geïntegreerd 3D-Building Information Modelling (BIM)-model ontwikkeld en beheerd om een nauwkeurig en efficiënt ontwerp te garanderen:
- 3D-scanning en clash-controle: Een 3D-scan van de bestaande laadstations om optimale leidingroutes en tie-in punten te bepalen – dit zijn de aansluitpunten waar nieuwe leidingen worden gekoppeld aan de bestaande infrastructuur. Clash-controles op civiele en stalen 3D-modellen (piperacks, nieuwe laadstations) om ontwerpfouten te voorkomen.
- Piping & Utility-ontwerp: Ontwerp van alle leidingroutes, inclusief utility-leidingen zoals stoom, condensaat, stikstof, water en blusleidingen. Generatie van ISO-metrics – gedetailleerde 3D-weergave – en Material Take Off-lijsten ter ondersteuning van de uitvoering. Pipe stress analyses voor de bepaling van supporttypen en de controle van leidingspanningen en belastingen op tanks en equipment.

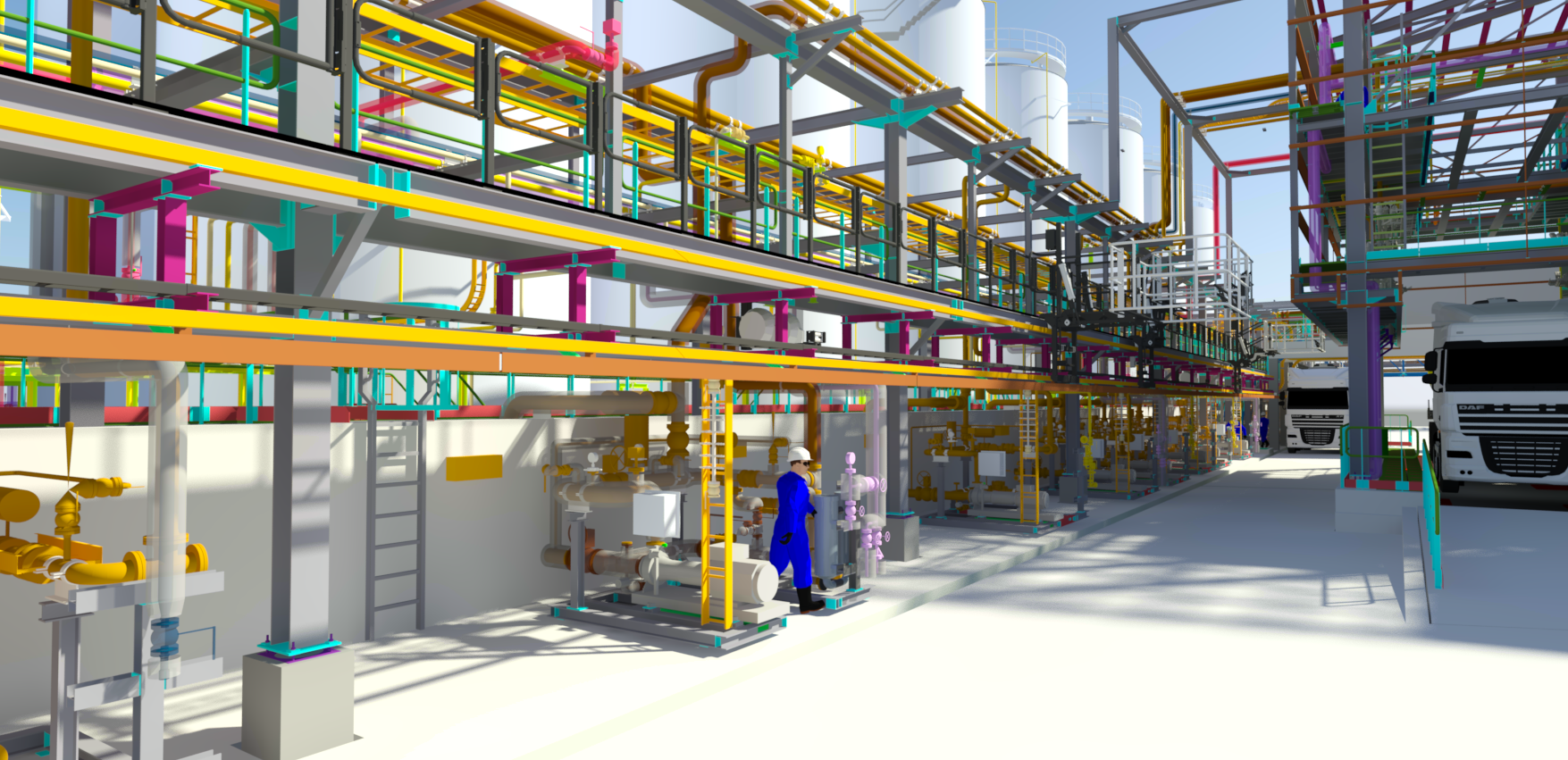

- Constructieve uitwerking & ondersteuning: Vertaling van opslagtanks (incl. nozzles, bordessen en supports) naar een gedetailleerd 3D-model. Ontwerp en uitwerking van pipe-supports in de tankputten en bij de pompinstallaties. Integratie van cable trays – kabelgoten – voor een compleet beeld van de nieuwe situatie.
- Software & tools: De engineering is uitgevoerd met AutoDesk Plant 3D en Inventor, waardoor een hoge mate van detail en nauwkeurigheid is gegarandeerd.
