Hydraulische ankerlier en verhaallier voor offshore en maritieme toepassingen

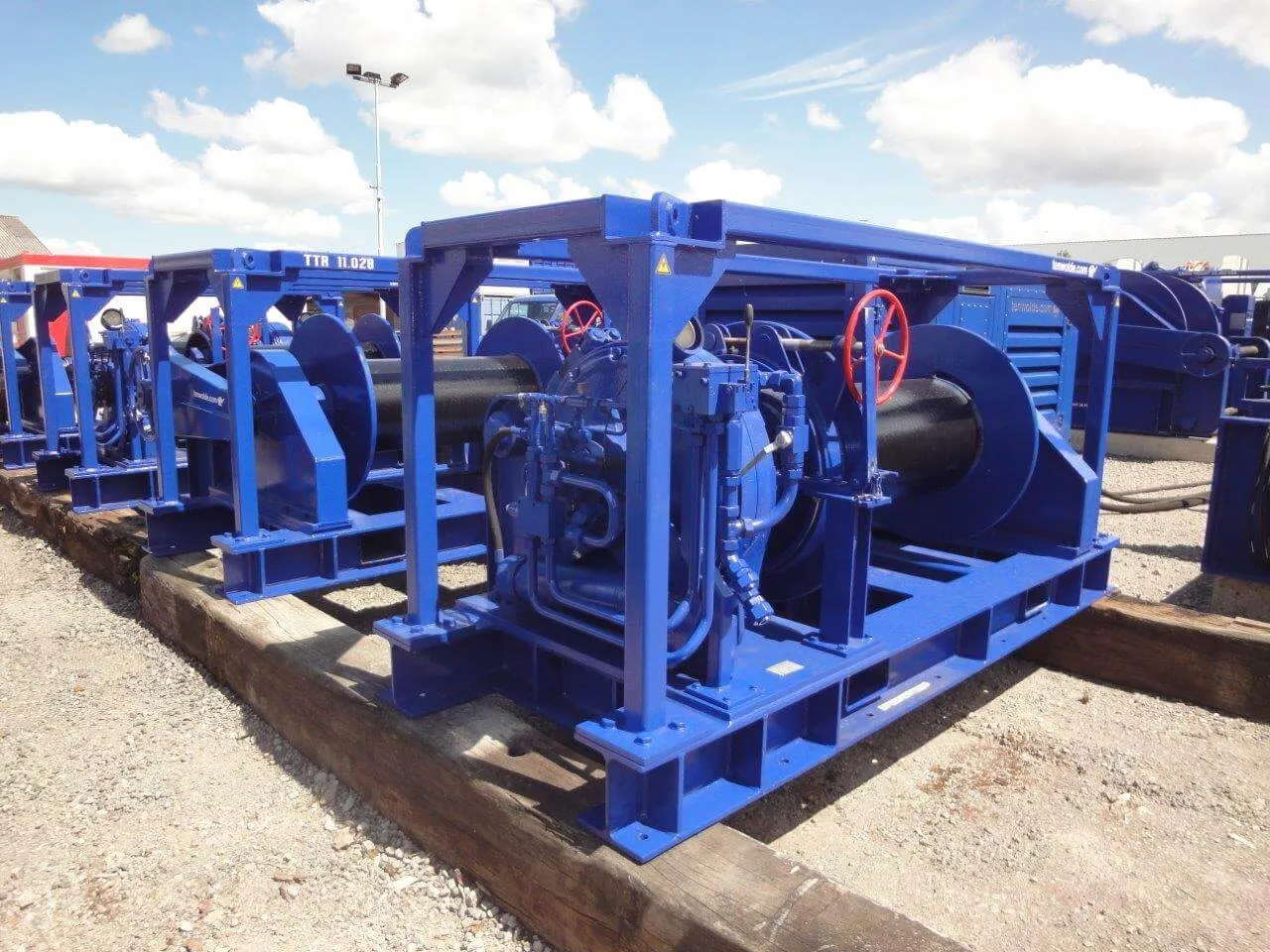

Bij complexe offshore- en waterbouwprojecten zijn betrouwbare lieren essentieel. Voor het wereldberoemde MOSE-project, de stormvloedkering die Venetië beschermt tegen hoogwater, werden twee hydraulische lieren ontwikkeld die onder extreme omstandigheden ingezet kunnen worden.

De lieren zijn onder andere gebruikt als ankerlier op een afzinkponton tijdens de bouw van de stormvloedkering. Dankzij het multifunctionele ontwerp zijn ze daarnaast geschikt als trek- of verhaallier voor uiteenlopende maritieme en industriële toepassingen.

MH Poly was verantwoordelijk voor:

• Het complete ontwerp van de lieren
• Het opstellen van de werktekeningen
• 3D-modeling van alle onderdelen en samenstellingen
• Sterkteberekeningen met behulp van de eindige-elementenmethode (FEM)

TTR verzorgde vervolgens de fabricage, assemblage en montage van de complete installaties.

Door iedere component afzonderlijk uit te werken en vervolgens samen te voegen tot één geïntegreerd systeem, ontstond een uiterst betrouwbare hydraulische lierinstallatie.

Specificaties kleine hydraulische lier

• Afmetingen: 3200 × 2239 × 1369 mm (L × B × H)
• Staalkabel: 565 meter, Ø 32 mm
• Remkracht: minimaal 27 ton

Specificaties grote hydraulische lier

• Afmetingen: 4700 × 2940 × 2010 mm (L × B × H)
• Staalkabel: 1000 meter, Ø 52 mm
• Remkracht: minimaal 1000 kN

Door de combinatie van kracht, mobiliteit en betrouwbaarheid zijn de lieren geschikt voor offshore, waterbouw, maritieme constructieprojecten en zware industriële toepassingen.

Een hydraulische ankerlier biedt hoge trekkracht, nauwkeurige controle en betrouwbare prestaties onder zware omstandigheden. Zeker bij offshore projecten en maritieme operaties is maatwerk essentieel om veiligheid, efficiëntie en duurzaamheid te waarborgen.

Met geavanceerde engineering, FEM-berekeningen en praktijkgerichte productie leveren maatwerk lieroplossingen maximale prestaties in het veld.
