Projectomschrijving
Drukvaten spelen een cruciale rol binnen industriële installaties waarin vloeistoffen en gassen onder druk worden opgeslagen en verwerkt. Voor dit project lag de focus op het ontwerpen van twee betrouwbare en veilige drukvaten die voldoen aan de geldende regelgeving en operationele eisen.
MH Poly heeft het volledige traject uitgevoerd: van 3D-ontwerp tot constructieve verificatie en technische uitwerking. Hierbij is nauwkeurig rekening gehouden met drukbelasting, materiaalkeuze en praktische uitvoerbaarheid.
Onze werkzaamheden

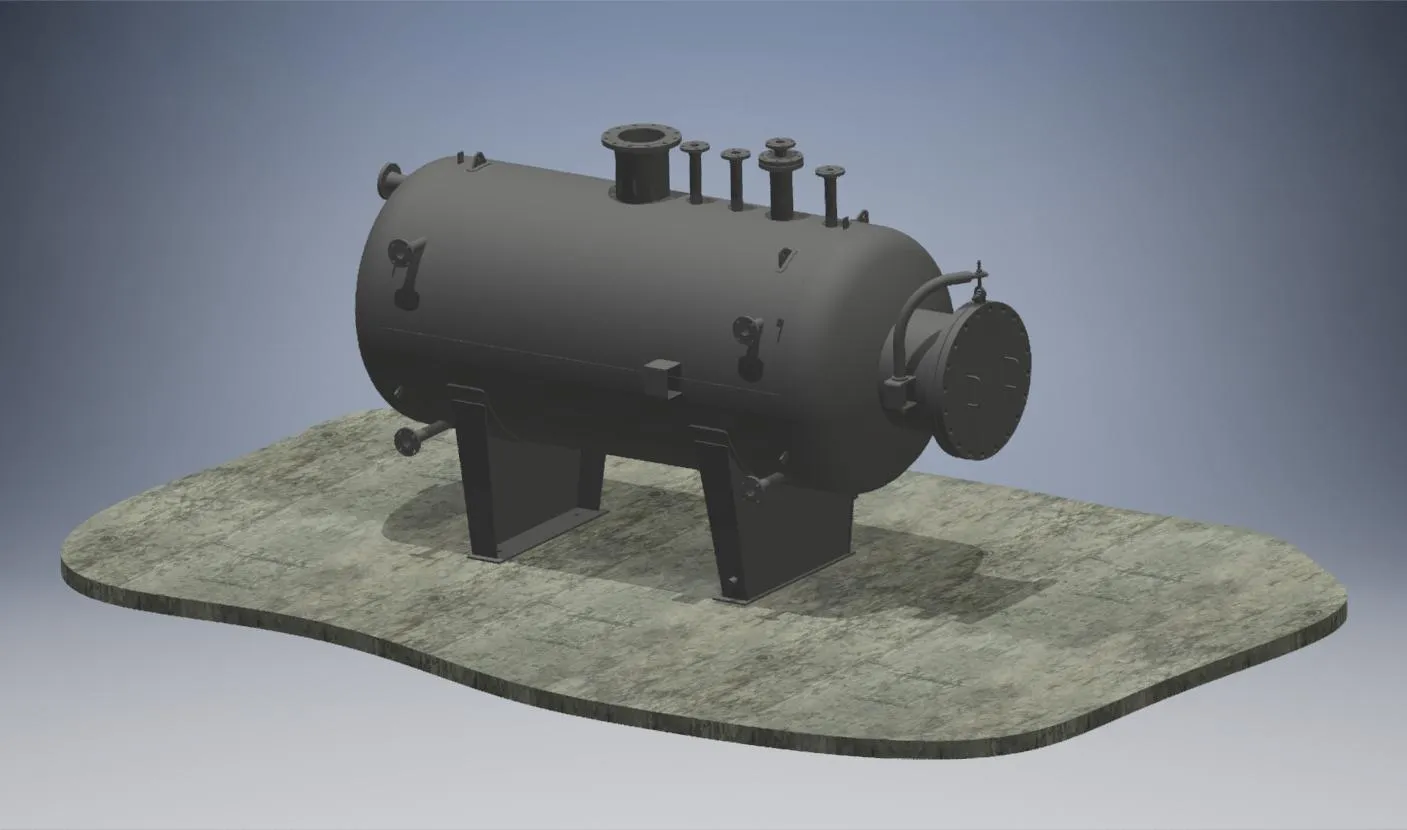

De werkzaamheden startten met het opzetten van een gedetailleerd 3D-model in Autodesk Inventor. Dit model vormde de basis voor alle verdere engineering en controles.
Vervolgens zijn uitgebreide drukvatberekeningen uitgevoerd om te verifiëren dat het ontwerp voldoet aan de geldende normen en bestand is tegen de optredende belastingen.
Na validatie van het ontwerp zijn overzichts- en detailtekeningen opgesteld, waaronder:
- Nozzles – aansluitpunten voor leidingen voor de in- en uitstroom van vloeistoffen en gassen
- Hijsogen – constructieve elementen voor veilig transport en hijsen van het drukvat
- Supports – draagconstructies die het gewicht en externe belastingen opvangen
- Mangatconstructie – inspectieopening inclusief flens, afdichting en Davit-arm voor onderhoud en toegang
Alle onderdelen zijn uitgewerkt met aandacht voor maakbaarheid, veiligheid en onderhoudsgemak.
Resultaat
Het project heeft geresulteerd in twee volledig doorgerekende en nauwkeurig uitgewerkte drukvaten. De opdrachtgever beschikt over een compleet pakket aan 3D-modellen, overzichtstekeningen en gedetailleerde uitwerkingen van lasnaden en aansluitingen.
