Projectomschrijving
De gemeente Katwijk heeft samen met The Great Bubble Barrier® een baanbrekende technologie toegepast om plastic afval uit de rivier te filteren. De Bubble Barrier werkt met een gordijn van luchtbellen dat vanaf de bodem van de rivier omhoog stijgt.
Door perslucht door geperforeerde buizen te persen, ontstaat een continue stroom van luchtbellen. Deze bellen creëren een opwaartse stroming die plastic afval – zelfs deeltjes vanaf 1 millimeter – naar het wateroppervlak duwt. Vervolgens leidt de natuurlijke stroming het afval naar de oever, waar het efficiënt wordt opgevangen.
Uit tests blijkt dat ongeveer 86% van het drijvende afval wordt afgevangen. Daarmee vormt de Bubble Barrier een effectieve én milieuvriendelijke oplossing voor het verminderen van plasticvervuiling in rivieren.
De rol van MH Poly
MH Poly Consultants & Engineers speelde een belangrijke rol in de technische uitwerking van dit project. In opdracht van Van den Herik en The Great Bubble Barrier® werkte MH Poly aan diverse cruciale onderdelen.
Zo heeft MH Poly het ontwerp en de berekeningen verzorgd voor de verankeringsconstructie van het bellenscherm. Deze constructie zorgt ervoor dat de buizen nauwkeurig en stabiel op de bodem van de rivier blijven liggen, ondanks stroming en externe invloeden.

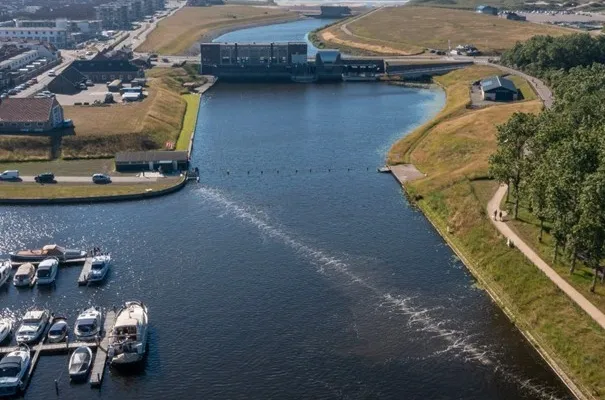

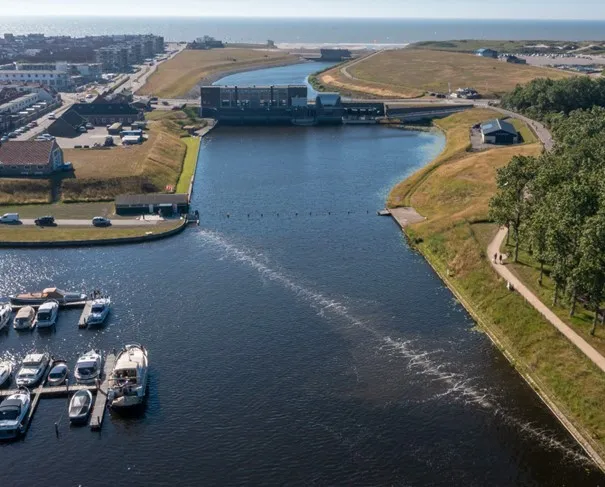

Het bellenscherm in Katwijk heeft een totale lengte van 118,5 meter en bestaat uit zes segmenten van geperforeerde buizen. Door middel van ballasttegels wordt het systeem stevig op zijn plaats gehouden. MH Poly berekende exact welk gewicht nodig was voor een veilige en duurzame verankering.

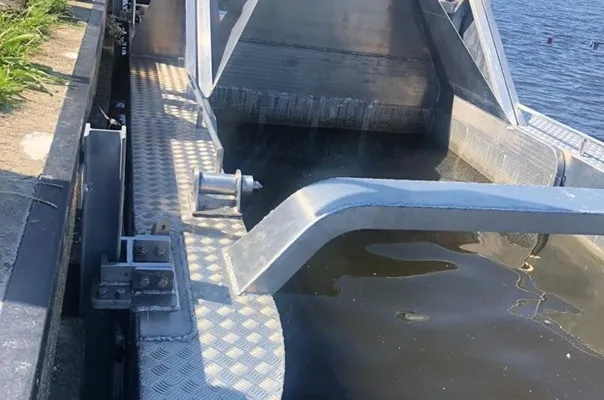

Daarnaast ontwierp MH Poly het verankeringssysteem voor het drijvende opvangsysteem. Dit systeem is bevestigd aan de kade en beweegt mee met de waterstand, zodat het afval onder alle omstandigheden effectief kan worden verzameld.
Resultaat en impact
De Bubble Barrier in Katwijk is inmiddels succesvol in gebruik genomen en vormt een belangrijke stap richting schonere rivieren en zeeën. Het project laat zien hoe innovatieve techniek en samenwerking bijdragen aan een duurzamere leefomgeving.
Door plastic afval vroegtijdig te onderscheppen, wordt de impact op het mariene ecosysteem aanzienlijk verminderd. De Bubble Barrier is daarmee niet alleen een technische oplossing, maar ook een belangrijke bijdrage aan milieubescherming.
Projectwerkzaamheden
- Deelname aan brainstormsessies met The Great Bubble Barrier en Van den Herik
- Analyse van de bestaande kadeconstructie in Katwijk
- Berekeningen voor het ballastsysteem van het bellenscherm
- Ontwerp en berekening van de verankering van het opvangsysteem
- Opstellen van productietekeningen voor de verankeringsconstructie
